METRONIC AKP
- ul. Żmujdzka 3, 31-426 KRAKÓW, Polska
- 123121680
- biuro@metronic.pl
- www.metronic.pl
Opis
- przeliczniki przepływu i energii cieplnej pary, wody, oraz skompensowanego przepływu gazów technicznych,
- rejestratory - pomiar i rejestracja wielkości fizycznych przetworzonych na standardowy sygnał,
- licznik przepływu z rejestracją danych,
- przetworniki, konwertery.
Oferujemy pomoc przy doborze urządzeń do aplikacji. Pełna oferta firmy znajduje się na stronie www.metronic.pl.
Pliki do pobrania
-
KK-DL7-Case-KIT-v210301-PL.pdfrozmiar pliku: 1.10 MB
-
KK-DL7-v2.0-v221107-PL.pdfrozmiar pliku: 1.38 MB
-
KK-FP40-v1-v230905-PL.pdfrozmiar pliku: 1.01 MB
-
KK-FP-70-v1-v221121-PL.pdfrozmiar pliku: 959.96 KB
-
KK-mLog-v3.0.0.0-v190208-PL.pdfrozmiar pliku: 2.50 MB
-
KK-DL2-v2-v221107-PL.pdfrozmiar pliku: 1.25 MB
Produkty

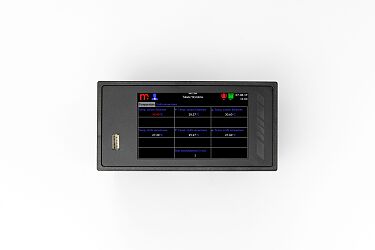

Do 30 kanałów wyświetlanych
Wewnętrzna pamięć danych 2 GB, zaawansowana rejestracja danych
Dotykowy, 4” kolorowy wyświetlacz LCD
Port USB na płycie czołowej
4 półprzewodnikowe wyjścia przekaźnikowe (max. 10), wybór trybu pracy alarmowej lub sterującej
1 wyjście analogowe 4-20 mA (max. 4), retransmisja wartości jednego z kanałów
Port Ethernet, Modbus TCP Client/Server
Port RS–485, Modbus RTU Master/Slave
Oprogramowanie uzupełniające do konfiguracji i wizualizacji wyników pomiarów
Dostępne języki: EN, DE, ES, FR, IT, PL, PT
Pomiar przepływów - dwa liczniki dla każdego kanału
Dwa alarmy lub progi sterujące dla każdego kanału
Śledzenie wartości minimalnej i maksymalnej
Funkcje matematyczne
Charakterystyka użytkownika – do linearyzacji nietypowych przetworników lub czujników
Wyniki wyświetlane w formie tabel lub wykresów
Rejestracja danych oraz zdarzeń
Komunikacja z systemem komputerowym
Wiadomości e-mail o stanach alarmów i raporty cykliczne z wartościami liczników (max. 5 odbiorców)

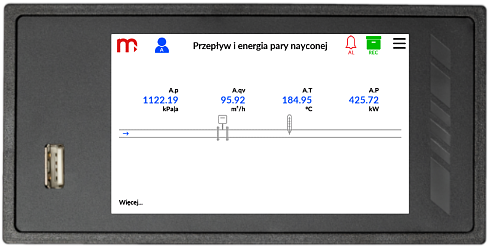

Rozliczanie 1 lub 2 aplikacji
Pomiary pomocnicze i obliczenia
Dotykowy, 4” kolorowy wyświetlacz LCD
Graficzny schemat układu pomiarowego
Kanały matematyczne, funkcje +, -, /, *, √, ^
Funkcje alarmowo–sterujące
4 przekaźniki wyjściowe (6 dodatkowych opcjonalnie)
1 wyjście analogowe 4-20mA (3 dodatkowe opcjonalnie)
Port Ethernet, Modbus TCP Client/Server
Port RS–485, Modbus RTU Master/Slave
Port USB na płycie czołowej
Email o stanach alarmowych i licznikach
Dedykowane oprogramowanie komputerowe do uruchamiania i wizualizacji danych archiwalnych
Dostępne języki: EN, DE, ES, FR, IT, PL, PT

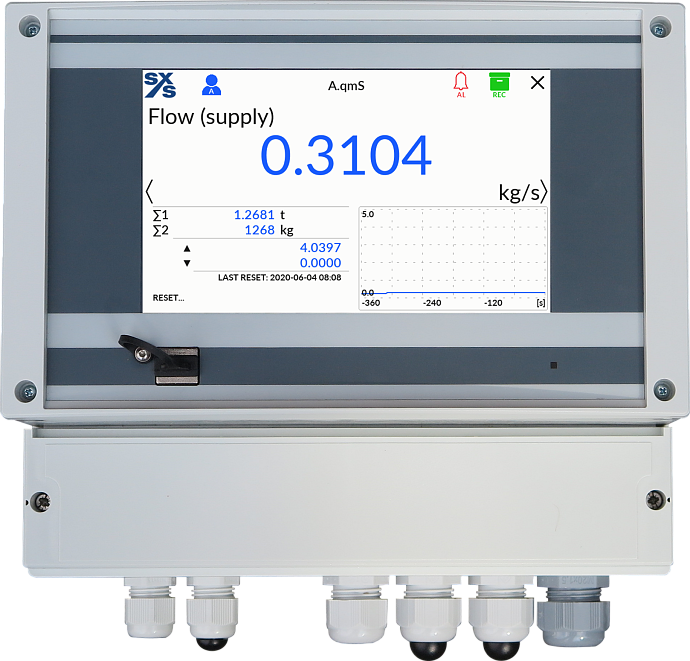

Pomiary dodatkowe i obliczenia (układ X)
10 wejść pomiarowych
Kanały matematyczne, funkcje +, -, /, *, √, ^
Funkcje alarmowo – sterujące, 4 przekaźniki wyjściowe
Opcjonalnie wyjście analogowe 4-20mA (jedno lub dwa)
Zaawansowana rejestracja wyników pomiarów, zapis do plików tekstowych, wewnętrzna pamięć danych 2 GB
Dotykowy, 5 lub 7” kolorowy wyświetlacz LCD
Port RS-485 (protokół Modbus RTU)
Port Ethernet (protokół Modbus TCP, serwer WWW)
Port USB na płycie czołowej
Email o stanach alarmowych i licznikach
Oprogramowanie uzupełniające do konfiguracji oraz do wizualizacji wyników pomiarów
Dostępne języki: EN, DE, ES, FR, IT, PL, PT,

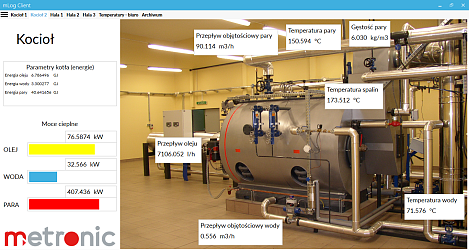

Zapis wyników do bazy danych
Odczyt i wizualizacja danych archiwalnych (tabele wyników, trendy)
Eksport danych archiwalnych do formatu *.csv
Protokoły komunikacyjne Modbus TCP oraz Modbus RTU
Dostępne języki: EN, ES, FR, PL
